Измерители диаметра
Измерители диаметра "LDM-20", "LDM-50", "LDM-120" и "LDM-200" работают по принципу расходящегося лазерного пучка. Измерители диаметра "LDM-40P" и "LDM-40P1" работают в параллельном пучке, что позволяет контролировать изделия некруглой формы. Измерители диаметра не имеют в свой конструкции движущихся деталей, что обеспечивает высокую надежность, долговечность и стабильность показаний. Оптическая часть и электроника разделены герметичными перегородками, гарантирующими высокую стойкость приборов к влаге и парам.
Разработка поддержана Фондом содействия развитию малых форм предприятий в научно-технической сфере http://fasie.ru/.
 |  |

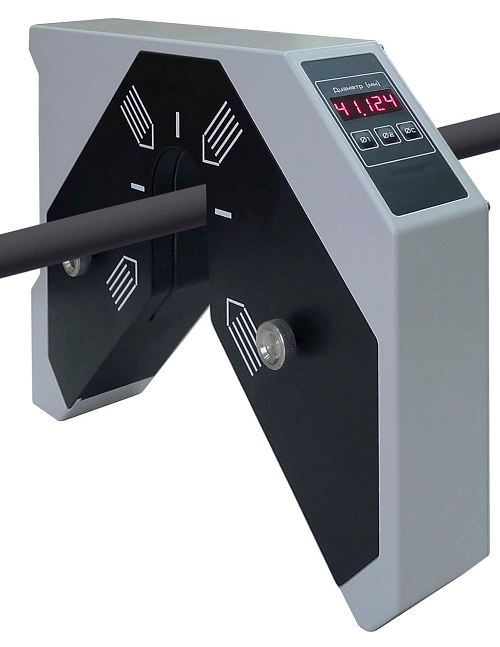

| LDM-20 | LDM-40P |
LDM-40P1
LDM-50

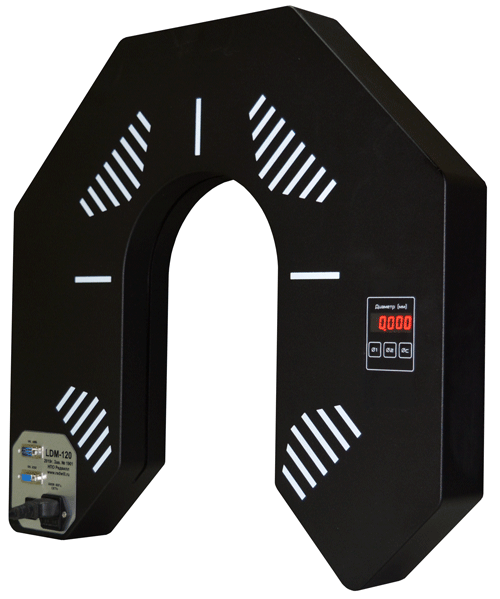

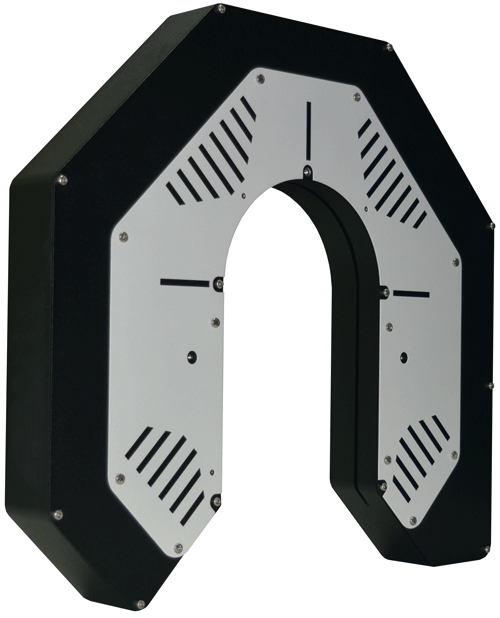

LDM-120
LDM-200
По заказу может быть изготовлен измеритель диаметра кабеля до 300 мм.
| Параметр | Модель | |||||
| LDM-20 | LDM-40P | LDM-40P1 | LDM-50 | LDM-120 | LDM-200 | |
| Возможность измерения плоского кабеля | - | + | + | - | - | - |
| Количество осей | 2 | 2 | 1 | 2 | 2 | 2 |
| Размер рабочей зоны – круг диаметром, мм | 26 | 42 | 42 | 56 | 125 | 210 |
| Минимальный измеряемый диаметр, мм | 0,5 | 0.5 | 0,5 | 0,5 | 1,0 | 1.0 |
| Максимальный измеряемый диаметр, мм | 20 | 36 | 36 | 50 | 115 | 200 |
| Погрешность измерения диаметра в центре рабочей зоны, не более, мкм | 5 | 10 | 10 | 10 | 20 | 20 |
| Повторяемость, мкм | 3 | 3 | 3 | 3 | 10 | 10 |
| Разрешающая способность, мкм | 1 | |||||
| Время экспозиции, мкс | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Количество измерений за 1 с | 1000 | 1000 | 1000 | 1500 | 750 | 750 |
| Допустимая амплитуда вибраций кабеля, не более, мм | 4 | |||||
| Допустимая частота вибраций кабеля, не более, Гц | 1000 | |||||
| Наличие цифрового интерфейса | RS-485, Profibus-DP, RS-232, Analog, Ethernet | |||||
| Потребляемая мощность, не более, Вт | 15 | |||||
| Габариты д×в×г, не более мм | 330×230×50 | 360×265×40 | 370×170×40 | 373×281×62 | 510×490×60 | 720×610×60 |
| Масса, не более, кг | 4,5 | 6,5 | 5 | 8 | 15 | 18 |
 |  |
| Выносной пульт индикации и допускового контроля "БИ-1" | Панель оператора |
Выносной пульт индикации
и допускового контроля "БИ-3"
и допускового контроля "БИ-3"
Поставляемые измерители диаметра опционально комплектуются системой подачи воздуха в зону измерений. Система предназначена для охлаждения элементов прибора и предотвращения попадания мелких частиц и паров в оптическую зону. Позволяет устанавливать прибор перед охлаждающей ванной или на участках с повышенной загрязненностью. Система содержит: масляный фильтр, воздушный фильтр и редуктор давления.
