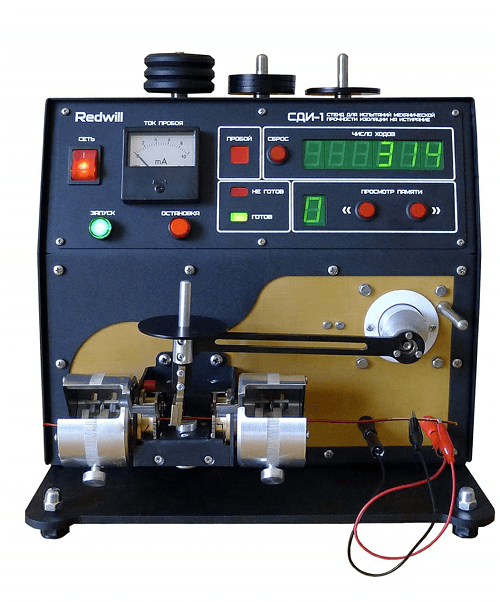

Стенд "СДИ-1"

Стенд  "СДИ-1" предназначен для испытаний механической прочности изоляции обмоточных проводов истиранием в соответствии с требованиями:

  • ГОСТ 15634.2-70 "ПРОВОДА ОБМОТОЧНЫЕ МЕТОД ИСПЫТАНИЯ МЕХАНИЧЕСКОЙ ПРОЧНОСТИ ИЗОЛЯЦИИ НА ИСТИРАНИЕ"
  • ГОСТ 14340.10-69 "ПРОВОДА ЭМАЛИРОВАННЫЕ КРУГЛЫЕ МЕТОДЫ ИСПЫТАНИЯ МЕХАНИЧЕСКОЙ ПРОЧНОСТИ ИЗОЛЯЦИИ НА ИСТИРАНИЕ"

Протокол испытаний формируется автоматически и передается на подключенный через интерфейс USB персональный компьютер.

       Основные технические характеристики

Диаметр испытательной иглы, мм


          для испытаний по  ГОСТ 15634.2-700,6
            для испытаний по  ГОСТ 14340.10-690,4
Длина хода иглы, мм10±1
Скорость движения иглы, двойных ходов в минуту60
Напряжение  между  иглой  и  испытуемым  образцом, В12
Ток срабатывания реле, мА5
Собственный вес скребка с иглодержателем, не более, кг0,1
Время срабатывания реле, с0,1-0,15
Максимальное количество двойных ходов иглы999999
Нагрузка на иглу регулируемая, кг0.1÷1.2
Диаметр испытываемого провода, мм0.3÷16
Возможность поворота образца:
         для испытаний по ГОСТ 15634.2-70180º
         для испытаний по ГОСТ 14340.10-69±120º
Возможность хранения в памяти предыдущих испытанийдо 9
Наличие цифрового интерфейсаUSB 1.0
Потребляемая мощность, не более, Вт20
Габариты д×в×г, не более, мм350×340×250
Масса, не более, кг18


Стенд "СДИ-2"







Универсальный линейный абразиметр СДИ-2 предназначен для испытаний покрытий или поверхностей материалов и изделий на стойкость к истиранию, трению, соскабливанию, царапанью, изменению цвета при истирании и др.

Испытания могут проводиться до повреждения покрытия, либо на заданное количество двойных ходов истирающего элемента.

Скорость движения и ход истирающего элемента могут регулироваться в широких пределах.
Опционально поставляется оснастка для испытаний в соответствии с требованиями нормативных документов соответствующей отрасли.
Протокол испытаний формируется автоматически и передается на подключенный через интерфейс USB персональный компьютер.

Количество испытательных постов

1

Диаметр испытываемого провода

0.2÷3 мм

Диаметр испытательной иглы:

-       для испытаний по ГОСТ 14340.10-69

 0.23 мм

Длина рычага

250 мм

Длина хода иглы

(160 ±1) мм

Скорость движения иглы

(400 ±40) мм/мин

Напряжение между иглой и испытуемым образцом

6,5±0.5 В постоянного тока

Ток срабатывания реле

(20 ±1) мА

Собственный вес скребка с иглодержателем, не более

70 г (0,686 Н)

Длина/длительность регистрируемого дефекта не более

3 мм /450 мс

(програмируемое)

Диапазон начальных нагрузок (вес грузов с учётом скребка с иглодержателем)

80÷1300 г

Диапазон нагрузок на игле скребка

80÷3500 г (0.784÷34,3 Н)

Возможность поворота образца:

-       Для испытаний по ГОСТ 14340.10-69



0 º, ±120º

Возможность хранения в памяти предыдущих испытаний

До 9

Наличие цифрового интерфейса

USB 1.0

Потребляемая мощность, не более

30 Вт

Габариты д×в×г, не более.

440×450×330 мм

Масса, не более.

23 кг




Ниже на рисунках приведены примеры рабочего окна программы и протокола испытаний провода.













 Стенд "СДИ-3"


Стенд «СДИ-3» предназначен для лабораторных испытаний механической прочности изоляции обмоточных проводов с эмалированной изоляцией за один проход. Испытания на стенде могут проводиться в соответствии с требованиями ГОСТ 14340.10-69 «ПРОВОДА ЭМАЛИРОВАННЫЕ КРУГЛЫЕ МЕТОДЫ ИСПЫТАНИЯ МЕХАНИЧЕСКОЙ ПРОЧНОСТИ ИЗОЛЯЦИИ НА ИСТИРАНИЕ».

Протокол испытаний формируется автоматически и передается на подключенный через интерфейс USB персональный компьютер.

       Основные технические характеристики

Количество испытательных постов

1

Диаметр испытываемого провода

0.2÷3 мм

Диаметр испытательной иглы:

-       для испытаний по ГОСТ 14340.10-69



0.23 мм

Длина рычага

250 мм

Длина хода иглы

(160 ±1) мм

Скорость движения иглы

(400 ±40) мм/мин

Напряжение между иглой и испытуемым образцом

6,5±0.5 В постоянного тока

Ток срабатывания реле

(20 ±1) мА

Собственный вес скребка с иглодержателем, не более

70 г (0,686 Н)

Длина/длительность регистрируемого дефекта не более

3 мм /450 мс

(програмируемое)

Диапазон начальных нагрузок (вес грузов с учётом скребка с иглодержателем)

80÷1300 г

Диапазон нагрузок на игле скребка

80÷3500 г (0.784÷34,3 Н)

Возможность поворота образца:

-       Для испытаний по ГОСТ 14340.10-69



0 º, ±120º

Возможность хранения в памяти предыдущих испытаний

До 9

Наличие цифрового интерфейса

USB 1.0

Потребляемая мощность, не более

30 Вт

Габариты д×в×г, не более.

440×450×330 мм

Масса, не более.

23 кг





 Стенд "СДН-1"

Стенд  "СДН-1" предназначен для испытаний эмалированных проводов в соответствии с требованиями ГОСТ 14340.14-83 и предназначен для определения числа точечных дефектов.

Протокол испытаний формируется автоматически и передается на подключенный через интерфейс USB персональный компьютер.



       Основные технические характеристики

Количество испытательных постов, шт

1

Скорость перемотки провода, м/мин

25÷30

Максимальная вытяжка испытываемого провода, %

1

Испытательное напряжение постоянного тока, В

60 ±3

Ток короткого замыкания, не более, мА

1

Сопротивление дефекта, кОм

250±50

Максимальная частота срабатываний регистратора дефектов, Гц

10

Длина контакта, мм

20±2

Диаметр принимающего ролика, мм

70±2

Диаметр испытываемого провода, мм

0,1÷0,5

Наличие цифрового интерфейса

USB 1.0

Потребляемая мощность, не более, Вт

100

Габариты д×в×г, не более, мм

550×400×350

Масса, не более, кг

30


Универсальная пробойная установка "УПУ-15"

Универсальная пробойная установка «УПУ-15» предназначена для испытаний эмалированных проводов в соответствии с требованиями ГОСТ 14340.7-74 Метод испытаний изоляции напряжением.

Отличительной особенностью данной модели универсальной пробойной установки заключается в полностью электронном формировании высокого  испытательного напряжения. Отсутствие движущихся механических деталей в конструкции обеспечивает большой ресурс установки и возможность долговременной непрерывной работы.



Основные технические характеристики


Диапазон испытательных напряжений, кВ

0,5÷15

Форма испытательного напряжения

синусоида

Частота испытательного напряжения, Гц

50±2,5

Максимальный выходной ток, мА

20

Диапазон измеряемого тока, мА

0,03÷20

Ток короткого замыкания, не более, мА

1

Снятие заряда с емкостной нагрузки

встроенное

Скорость подъема испытательного напряжения, кВ/с

0,1÷ 2

Время испытаний, с

0÷ 60

Потребляемая мощность, не более, Вт

500

Габариты д×в×г, не более, мм

550×400×350

Масса, не более, кг

50

 Режим работыдолговременный


Стенды "СДК-1"/"СДК-2"


Стенды "СДК-1" и "СДК-2"  предназначены для испытаний обмоточных проводов на короностойкость. Применяются совместно с термокамерой. Суть испытаний заключается в приложении высокого напряжения прямоугольной формы с высокой скоростью нарастания фронтов. В результате имитируется работа обмоток электрических машин в высоковольтном частотном приводе. Модели "СДК-1" и "СДК-2" отличаются амплитудой испытательного напряжения и длительностью фронтов.



       Основные технические характеристики


   СДК-1 СДК-2
 Испытательное напряжение, В ± (100÷1200) ± (100÷2500)
 Форма испытательного напряжения  прямоугольная с ШИМ
 Несущая частота, кГц  5
 Частота модуляции, Гц  400
 Длительность фронтов, не более, мкс 1 5
 Максимальная емкость нагрузки, пФ  100
 Максимальное время испытаний, ч  100
 Потребляемая мощность, не более, Вт  150
 Габариты д×в×г, не более, мм   330×300×410
 Масса, не более, кг  19

Прибор контроля сплошности "ПКС-1"



«ПКС-1» представляет собой прибор для контроля сплошности накладываемой лаковой изоляции при изготовлении эмалированных проводов или на участках контрольной перемотки.

Испытательное напряжение, кВ

0,3-3

Полярность испытательного напряжения

положительная

Максимальный испытательный ток, мкА

25

Диаметр испытываемых проводов, мм

0,25-2,5

Максимальная скорость контроля, м/мин

100

Максимальная погрешность измерения испытательного напряжения, %

±5

Максимальная погрешность измерения

тока через испытуемую изоляцию, %

±10

Максимальная частота детектирования дефектов, Гц

50

Длина электрода, мм

150

Наличие цифрового

RS-485

Длительность сигнала «Дефект», с

1-3

Потребляемая мощность, не более, Вт

20

Габариты блока генератора, д*ш*в, не более мм

300x180x120

Масса блока генератора, не более, кг

2

Габариты электродного узла, д*ш*в, не более мм

170x110x250

Масса электродного узла, не более, кг

1,5




Машина гибочная для испытаний изоляции обмоточных проводов на эластичность
 «МГ-3»



Машина «МГ-3» предназначена для подготовки образцов изгибанием (М образный изгиб) при лабораторных испытаниях изоляции обмоточных проводов на эластичность в соответствии с ГОСТ 15634.3-70 «ПРОВОДА ОБМОТОЧНЫЕ МЕТОД ИСПЫТАНИЯ ИЗОЛЯЦИИ НА ЭЛАСТИЧНОСТЬ». Изгиб проводов на машине «МГ-3» осуществляется в соответствии с требованиями чертежа №3 ГОСТ 15634.3-70. Изгибу на машине «МГ-3» в соответствии с ГОСТ 15634.3-70 могут быть подвергнуты обмоточные провода круглого сечения диаметром от 2.5 мм до 6 мм включительно, а также обмоточные провода прямоугольного сечения плашмя (по толщине) до 6 мм включительно. Для изгиба обмоточных проводов прямоугольного сечения по ребру (по ширине) машина «МГ-3» не предназначена.
Машина является средством для подготовки - изгиба образцов (М образный изгиб) при лабораторных испытаниях изоляции обмоточных эмалированных проводов на эластичность на участках ОТК кабельных предприятий или на участках приёмки предприятий, применяющих в производстве обмоточные провода.
Машина «МГ-3» не является самодостаточным и исчерпывающим средством для испытаний обмоточных проводов на эластичность по ГОСТ 15634.3-70. Машина «МГ-3» может входить в комплекс оборудования для испытаний на эластичность и применяется для подготовки - изгиба образцов одним из методов (М образный изгиб) описанным ГОСТ 15634.3-70. Помимо машины «МГ-3» в комплекс оборудования для испытаний на эластичность в соответствии с ГОСТ 15634.3-70 должны входить другие гибочные и навивающие машины (такие как «МН-2» и «МГ-4» производства «НПО РЕДВИЛЛ»), высоковольтные испытатели изоляции («УПУ» производства «НПО РЕДВИЛЛ»), термостаты, лупы, термометры, гигрометры и прочее оборудование.


Тип изгиба

М-образный тройной

Типоразмер изгибаемого провода

-       круглый (диаметр), мм

-       прямоугольный (плашмя по толщине), мм



2.5 ÷ 6

до 6

Диаметр оснастки для гибки, мм

10 ÷ 120

Потребляемая мощность, не более, Вт

600

Габариты д×в×г, не более, мм

650×550×440

Масса, не более, кг

40







Машина гибочная для испытаний изоляции обмоточных проводов на эластичность
 «МГ-4»



Машина «МГ-4» предназначена для подготовки образцов изгибанием (S образный изгиб) при лабораторных испытаниях изоляции обмоточных проводов на эластичность в соответствии с ГОСТ 15634.3-70 «ПРОВОДА ОБМОТОЧНЫЕ МЕТОД ИСПЫТАНИЯ ИЗОЛЯЦИИ НА ЭЛАСТИЧНОСТЬ». Изгиб проводов на машине «МГ-4» осуществляется в соответствии с требованиями для изгиба провода по ребру согласно ГОСТ 15634.3-70. Изгибу на машине «МГ-4» в соответствии с ГОСТ 15634.3-70 могут быть подвергнуты обмоточные провода прямоугольного сечения до 20 мм включительно. Для изгиба обмоточных проводов прямоугольного сечения плашмя (по толщине) машина «МГ-4» не предназначена.
Машина является средством для подготовки - изгиба образцов (S образный изгиб) при лабораторных испытаниях изоляции обмоточных эмалированных проводов на эластичность на участках ОТК кабельных предприятий или на участках приёмки предприятий, применяющих в производстве обмоточные провода.
Машина «МГ-4» не является самодостаточным и исчерпывающим средством для испытаний обмоточных проводов на эластичность по ГОСТ 15634.3-70. Машина «МГ-4» может входить в комплекс оборудования для испытаний на эластичность и применяется для подготовки - изгиба образцов одним из методов (S образный изгиб) описанным ГОСТ 15634.3-70. Помимо машины «МГ-4» в комплекс оборудования для испытаний на эластичность в соответствии с ГОСТ 15634.3-70 должны входить другие гибочные и навивающие машины (такие как «МН-2» и «МГ-3» производства «НПО РЕДВИЛЛ»), высоковольтные испытатели изоляции («УПУ» производства «НПО РЕДВИЛЛ»), термостаты, лупы, термометры, гигрометры и прочее оборудование.


Тип изгиба

М-образный тройной

Типоразмер изгибаемого провода

-       прямоугольный (по ребру х по толщине), мм



до 20 мм х до 6мм

Диаметр оснастки для гибки, мм

60 ÷ 160

Потребляемая мощность, не более, Вт

500

Габариты д×в×г, не более, мм

530×710×425

Масса, не более, кг

55







Машина навивочная для испытаний изоляции обмоточных проводов на эластичность «МН-2»



Машина «МН-2» предназначена для подготовки образцов навиванием при лабораторных испытаниях изоляции обмоточных проводов на эластичность в соответствии с ГОСТ 15634.3-70 «ПРОВОДА ОБМОТОЧНЫЕ МЕТОД ИСПЫТАНИЯ ИЗОЛЯЦИИ НА ЭЛАСТИЧНОСТЬ». Навивание проводов на машине «МН-2» осуществляется в соответствии с требованиями чертежа №2 ГОСТ 15634.3-70. Навиванию на машине «МН-2» в соответствии с ГОСТ 15634.3-70 могут быть подвергнуты обмоточные провода круглого сечения диаметром от 2.44 мм до 5.55 мм включительно. Для навивания обмоточных проводов круглого сечения диаметром менее 2.44 или более 5.55 мм машина «МН-2» не предназначена.
Машина является средством для подготовки - навивания образцов (10 витков) при лабораторных испытаниях изоляции обмоточных эмалированных проводов на эластичность на участках ОТК кабельных предприятий или на участках приёмки предприятий, применяющих в производстве обмоточные провода.
Машина «МН-2» не является самодостаточным и исчерпывающим средством для испытаний обмоточных проводов на эластичность по ГОСТ 15634.3-70. Машина «МН-2» может входить в комплекс оборудования для испытаний на эластичность и применяется для подготовки - навивания образцов одним из методов описанным ГОСТ 15634.3-70. Помимо машины «МН-2» в комплекс оборудования для испытаний на эластичность в соответствии с ГОСТ 15634.3-70 должны входить другие гибочные машины (такие как «МГ-3» и «МГ-4» производства «НПО РЕДВИЛЛ»), высоковольтные испытатели изоляции («УПУ» производства «НПО РЕДВИЛЛ»), термостаты, лупы, термометры, гигрометры и прочее оборудование


Тип навивки

S-образный

Типоразмер навиваемого  провода

-       круглый (диаметр)



2.44 ÷ 5.55 мм

Диаметр оснастки для гибки, мм

20 ÷ 60 мм

Потребляемая мощность, не более, Вт

1500

Габариты д×в×г, не более, мм

3000×1600×600 мм

Масса, не более, кг

150
